A importância dos dutos metálicos em sistemas de ventilação industrial - Calhas Nortsul

Em ambientes industriais, a qualidade do ar interfere diretamente na segurança, no conforto térmico, na conservação de equipamentos e no desempenho das operações. Vapores, fumaça, gordura, poeira, odores e calor precisam ser captados e conduzidos para locais adequados, evitando que se espalhem pelo espaço de trabalho.

Os dutos metálicos são responsáveis por transportar esse fluxo de ar entre os pontos de captação, filtragem, insuflamento e descarga. Eles funcionam como os caminhos internos do sistema de ventilação: recebem o ar captado por uma Coifa, passam por curvas e derivações e conduzem o fluxo até o equipamento ou ponto de lançamento definido no projeto.

Quando mal dimensionados, os dutos podem provocar perda de eficiência, aumento do ruído, concentração de contaminantes e esforço excessivo dos equipamentos de ventilação. Por isso, sua fabricação e instalação devem considerar as características do ambiente, o tipo de material transportado, a vazão necessária e o percurso disponível.

Com mais de 25 anos de experiência, a Calhas NortSul oferece soluções completas em calhas, rufos, coifas industriais, condutores e dutos metálicos, fabricados sob medida e instalados por equipe especializada. A empresa atende obras comerciais, industriais e residenciais executadas em estruturas metálicas.

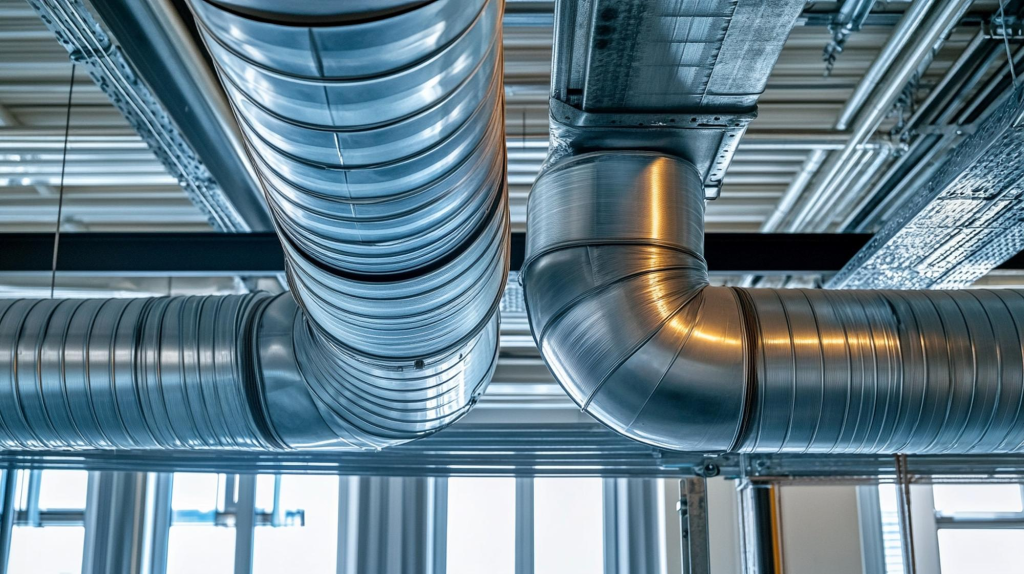

O que são dutos metálicos industriais?

Os dutos metálicos são componentes utilizados para conduzir ar, gases, vapores e partículas entre diferentes pontos de um sistema de ventilação ou exaustão.

Em uma instalação industrial, o conjunto pode ser formado por:

trechos retos;
curvas;
joelhos;
reduções;
ampliações;
derivações;
transições;
flanges;
registros;
conexões com equipamentos;
peças especiais fabricadas sob medida.

Esses componentes formam uma rede contínua. Cada trecho precisa se conectar ao seguinte de maneira segura, com alinhamento adequado e passagem interna compatível com a vazão do projeto.

O formato do duto pode variar. Seções circulares são frequentemente utilizadas por apresentarem bom comportamento aerodinâmico. Seções retangulares, por sua vez, facilitam a passagem em locais com limitações de altura ou largura, como forros técnicos, áreas próximas à cobertura e corredores entre equipamentos.

A escolha depende do espaço disponível, do tipo de instalação e dos requisitos de desempenho.

Qual é a função dos dutos em um sistema de ventilação?

A principal função dos dutos é transportar o ar de forma controlada. Sem eles, o fluxo captado por exaustores e coifas seria dispersado no próprio ambiente, reduzindo a eficiência do sistema.

Em instalações de exaustão, os dutos retiram o ar contaminado da área de trabalho. Já em sistemas de insuflamento, conduzem ar externo ou tratado para o interior do edifício.

Um sistema industrial pode combinar as duas funções:

o ar contaminado é captado próximo à fonte;
a Coifa direciona esse fluxo para a tubulação;
os dutos conduzem o ar pelo percurso planejado;
equipamentos podem filtrar, resfriar ou movimentar o fluxo;
o ar é descarregado ou redistribuído conforme o projeto;
outro conjunto de dutos fornece ar de reposição ao ambiente.

Essa circulação controlada ajuda a evitar zonas de ar parado e concentrações excessivas de calor, fumaça ou partículas.

Integração entre coifa industrial e dutos metálicos

A Coifa industrial é o ponto de captação do sistema. Sua função é interceptar vapores, fumaça, gordura, gases ou calor antes que esses elementos se espalhem pelo ambiente.

Os dutos dão continuidade ao trabalho da coifa. Uma captação eficiente perde grande parte de sua utilidade quando o ar encontra uma tubulação estreita, mal conectada ou com curvas inadequadas.

A ligação entre a Coifa e o primeiro trecho do duto precisa ser dimensionada para evitar:

escape de fumaça pelas bordas;
turbulência excessiva;
redução brusca da velocidade;
acúmulo de resíduos;
perda de pressão;
vibração das peças;
entrada de ar por frestas.

Em cozinhas industriais, por exemplo, a coifa capta vapores quentes e partículas de gordura. O duto deve transportar esse fluxo até os componentes previstos no sistema, evitando vazamentos ao longo do percurso.

Em fábricas e galpões, a Coifa também pode ser instalada sobre máquinas, tanques, bancadas de produção ou pontos que geram calor e fumaça. O formato da peça varia de acordo com a fonte emissora e com a direção natural do contaminante.

A Calhas NortSul fabrica coifas industriais, dutos, curvas e conexões sob medida, permitindo que o conjunto seja adaptado às dimensões dos equipamentos e à estrutura da edificação.

Por que utilizar dutos metálicos?

Ambientes industriais exigem componentes resistentes e capazes de manter a estabilidade mesmo em percursos extensos. Os dutos metálicos oferecem rigidez, durabilidade e facilidade de fabricação em diferentes formatos.

Entre suas principais vantagens estão:

resistência mecânica;
possibilidade de fabricação sob medida;
adaptação a percursos complexos;
variedade de seções e dimensões;
compatibilidade com curvas e transições;
facilidade de fixação em estruturas metálicas;
capacidade de suportar diferentes condições de operação;
acabamento adequado para ambientes industriais.

O material e a espessura da chapa devem ser definidos de acordo com a aplicação. Dutos maiores, sujeitos a pressões elevadas ou instalados em trechos extensos, podem exigir reforços para evitar deformações.

Em determinadas aplicações, podem ser utilizados aço galvanizado ou aço inoxidável, conforme as condições do ambiente e as características do fluxo transportado.

Dimensionamento correto dos dutos

O dimensionamento de um sistema de ventilação não deve ser feito apenas com base no espaço disponível para a passagem da tubulação. É necessário determinar a quantidade de ar que precisa ser transportada.

Essa quantidade é normalmente expressa como vazão, representando o volume de ar movimentado em determinado período.

A seção do duto precisa permitir que essa vazão circule em uma velocidade adequada. Um duto estreito aumenta a velocidade do ar e pode gerar mais ruído, perda de pressão e vibração. Um duto excessivamente grande pode ocupar espaço desnecessário e reduzir a velocidade abaixo do necessário para transportar determinados contaminantes.

O cálculo deve considerar:

vazão de ar necessária;
velocidade recomendada;
tipo de contaminante;
temperatura do fluxo;
pressão disponível;
comprimento total da rede;
quantidade de curvas;
derivações;
mudanças de seção;
equipamentos conectados ao sistema;
posição dos pontos de captação e descarga.

A relação básica entre vazão, velocidade e área do duto pode ser representada por:

Vazão = velocidade do ar × área interna do duto

Isso significa que, para transportar a mesma quantidade de ar, uma tubulação de menor seção exige maior velocidade.

Entretanto, o cálculo completo também precisa considerar as perdas de carga provocadas pelo atrito e pelos acessórios da rede.

O que é perda de carga?

A perda de carga é a redução de pressão que ocorre enquanto o ar percorre o sistema. Ela é causada pelo atrito com as paredes internas dos dutos e pelas mudanças de direção ou de seção.

Todo sistema possui alguma perda de pressão. O objetivo do projeto é mantê-la dentro de limites compatíveis com o desempenho do ventilador ou exaustor.

As principais fontes de perda de carga são:

dutos muito longos;
curvas fechadas;
derivações mal projetadas;
reduções bruscas;
ampliações repentinas;
conexões desalinhadas;
superfícies internas irregulares;
grande quantidade de acessórios;
velocidades excessivas.

Imagine uma estrada. Em um trajeto reto e largo, o fluxo se mantém estável. Quando surgem curvas fechadas, estreitamentos e cruzamentos, o deslocamento se torna mais lento e turbulento. Com o ar dentro do duto ocorre uma situação semelhante.

Quanto maior a perda de carga, maior precisa ser a capacidade do equipamento responsável por movimentar o ar.

A importância das curvas e transições

As curvas permitem desviar o percurso do duto para contornar pilares, vigas, máquinas e outros elementos da construção. Apesar de necessárias, elas devem ser planejadas com cuidado.

Curvas muito fechadas provocam turbulência e aumentam a resistência à passagem do ar. Sempre que possível, devem ser utilizadas mudanças de direção mais suaves, com raio compatível com a seção do duto.

As transições são utilizadas quando o sistema precisa passar de uma seção para outra. Uma transição pode ligar:

uma coifa retangular a um duto circular;
um duto maior a um trecho menor;
uma tubulação vertical a uma conexão de equipamento;
uma seção baixa e larga a outra mais alta e estreita.

Essas alterações devem ocorrer gradualmente. Uma redução brusca acelera o fluxo de maneira repentina, enquanto uma ampliação rápida pode provocar recirculação do ar no interior da peça.

A fabricação sob medida permite produzir curvas e transições específicas para cada situação, reduzindo adaptações durante a instalação.

Dutos retangulares e circulares

A escolha entre dutos circulares e retangulares depende das características do projeto.

Dutos circulares

Os dutos circulares apresentam distribuição uniforme da pressão ao redor de sua parede. Em muitos casos, oferecem menor resistência ao fluxo e boa rigidez estrutural.

Também possuem menos cantos internos, o que pode favorecer o transporte do ar e reduzir áreas de recirculação.

São indicados quando existe espaço suficiente para sua passagem e quando o percurso permite a instalação de peças cilíndricas.

Dutos retangulares

Os dutos retangulares são úteis em locais onde o espaço é limitado. Eles podem ser fabricados com pouca altura e maior largura, passando entre vigas, sob coberturas ou junto a paredes.

Entretanto, grandes faces planas podem exigir reforços para evitar vibrações e deformações. As proporções entre largura e altura também precisam ser avaliadas, pois seções muito achatadas aumentam a área de contato do ar com as paredes.

Em muitos projetos, as duas formas são combinadas. Trechos retangulares podem ser ligados a tubulações circulares por meio de transições fabricadas conforme as dimensões da instalação.

Vedação das emendas

As conexões entre os trechos precisam evitar o escape do ar transportado e a entrada de ar externo.

Vazamentos reduzem a eficiência do sistema. Em uma rede de exaustão, parte da capacidade do equipamento pode ser utilizada para puxar ar por frestas, em vez de captar o contaminante na coifa.

As emendas podem ser executadas com sistemas de encaixe, flanges ou outros detalhes definidos conforme o formato e a aplicação do duto.

Além da vedação, as conexões devem manter o alinhamento interno. Degraus e rebarbas na passagem do ar criam turbulência e podem favorecer o acúmulo de partículas.

A qualidade da fabricação influencia diretamente esse resultado. Peças produzidas com medidas precisas facilitam o encaixe e reduzem correções improvisadas na obra.

Fixação e sustentação dos dutos

Dutos industriais podem percorrer grandes distâncias e apresentar peso considerável. Por isso, precisam de suportes adequadamente distribuídos.

A sustentação deve impedir:

deslocamentos;
vibrações excessivas;
deformação das chapas;
abertura das emendas;
concentração de peso sobre equipamentos;
desalinhamento das conexões.

O espaçamento entre os suportes depende das dimensões, do formato, da espessura da chapa e da posição do duto.

Trechos horizontais e verticais possuem necessidades diferentes. Dutos verticais podem exigir pontos de apoio capazes de transferir o peso para a estrutura, evitando que a carga fique concentrada nas conexões inferiores.

A compatibilização com vigas, pilares e estruturas metálicas deve acontecer antes da instalação. Assim, é possível definir um percurso seguro sem interferir em equipamentos, áreas de circulação ou outros sistemas prediais.

Controle de ruídos e vibrações

O ruído em sistemas de ventilação pode ter origem no equipamento, na velocidade do ar ou na vibração das chapas.

Dutos mal dimensionados podem produzir assobios, estalos e ruídos de turbulência. Grandes superfícies metálicas sem reforço também podem vibrar durante o funcionamento.

Para reduzir esses efeitos, o projeto deve avaliar:

velocidade do ar;
rigidez das peças;
necessidade de reforços;
tipo de suporte;
mudanças de direção;
conexão com ventiladores;
distribuição da pressão;
formato das transições.

O alinhamento correto é importante porque peças torcidas ou tensionadas podem transmitir vibrações para a estrutura da edificação.

Interferências com a cobertura metálica

Em muitas instalações industriais, os dutos atravessam paredes ou coberturas. Esses pontos de passagem exigem atenção porque podem criar vulnerabilidades à entrada de água.

Quando o duto ultrapassa o telhado, deve existir um conjunto de peças capaz de vedar a abertura sem impedir o escoamento da chuva.

O Rufo protege o encontro entre o duto e a cobertura. Seu formato precisa acompanhar o perfil das telhas e direcionar a água para fora da área de passagem.

Sem o Rufo corretamente instalado, a chuva pode entrar pela fresta ao redor da tubulação. Em alguns casos, a água percorre a parte externa do duto e aparece no interior do imóvel longe do ponto de infiltração.

Também é necessário verificar se a passagem interfere no percurso da água até a Calha. Um duto instalado no caminho do escoamento pode criar uma barreira e provocar acúmulo sobre a cobertura.

Por isso, ventilação, vedação e drenagem pluvial devem ser compatibilizadas no mesmo projeto.

Relação entre dutos, calhas e rufos

Embora exerçam funções diferentes, dutos, Calha e Rufo podem fazer parte da mesma solução metálica de uma edificação.

A calha controla a água da chuva. O rufo protege encontros e passagens. Os dutos conduzem ar e vapores. Quando esses componentes são desenvolvidos separadamente, podem surgir interferências na cobertura.

Um exemplo comum acontece quando o trajeto de exaustão precisa atravessar uma área próxima à calha. A base do duto não pode bloquear a entrada de água nem reduzir a seção disponível para o escoamento.

Da mesma forma, rufos e peças de acabamento devem ser fabricados de modo que a chuva seja direcionada para a Calha, sem criar bolsões ou retornos de água.

A fabricação integrada ajuda a compatibilizar:

dimensões;
pontos de passagem;
inclinações;
conexões;
formatos das peças;
posição dos suportes;
encontros com a cobertura;
percurso da água e do ar.

Aplicações dos dutos metálicos na indústria

Os dutos metálicos podem ser empregados em diferentes tipos de empreendimento.

Cozinhas industriais

Conduzem vapores, fumaça, calor e gordura captados pela Coifa industrial. O sistema precisa ser compatível com o volume de produção e com a disposição dos equipamentos.

Galpões e centros logísticos

Podem participar de sistemas de renovação do ar e retirada de calor acumulado próximo à cobertura.

Fábricas

São utilizados para captar gases, fumaça, poeira e calor próximos às máquinas ou etapas produtivas.

Áreas de soldagem

A exaustão localizada ajuda a captar fumos próximos ao ponto de geração, reduzindo sua dispersão pelo ambiente.

Cabines e processos de pintura

Os dutos conduzem o ar carregado de partículas e vapores conforme as exigências do sistema projetado.

Sistemas de ventilação mecânica

Distribuem ar por diferentes setores do edifício, permitindo insuflamento e exaustão controlados.

Cada aplicação possui condições específicas. O tipo de contaminante, a temperatura e a vazão necessária influenciam o formato, o material e as dimensões das peças.

Por que optar pela fabricação sob medida?

Redes de ventilação raramente percorrem ambientes completamente livres. Pilares, vigas, máquinas, telhados, tubulações e instalações elétricas criam obstáculos que precisam ser considerados.

Peças padronizadas podem exigir muitas adaptações, aumentando o número de emendas e mudanças bruscas de direção.

A fabricação sob medida permite produzir:

curvas com ângulos específicos;
transições entre diferentes formatos;
derivações compatíveis com a vazão;
peças ajustadas ao espaço disponível;
flanges nas posições corretas;
conexões para equipamentos;
bases para coifas;
passagens compatíveis com a cobertura;
trechos com reforços estruturais.

A Calhas NortSul realiza a fabricação e instalação de dutos, coifas industriais, calhas, rufos e condutores metálicos sob medida, atendendo às características de cada obra. A experiência acumulada em mais de 25 anos contribui para a execução de soluções integradas em ambientes comerciais e industriais, além de edificações residenciais desenvolvidas com estruturas metálicas.

Informações necessárias antes da fabricação

O levantamento técnico deve reunir dados suficientes para que os componentes sejam produzidos com precisão.

Entre as principais informações estão:

vazão de ar prevista;
dimensões da coifa;
posição do exaustor ou ventilador;
formato e seção dos dutos;
comprimento de cada trecho;
quantidade de curvas;
localização das derivações;
obstáculos existentes no percurso;
altura disponível para instalação;
pontos de fixação;
passagens por paredes e coberturas;
necessidade de rufos;
conexão com equipamentos;
local de descarga do ar.

Também é importante verificar a relação do sistema com a drenagem pluvial. Passagens próximas à Calha, à cumeeira ou a encontros de telhado devem ser detalhadas para preservar a proteção da cobertura e a eficiência do escoamento da água.
